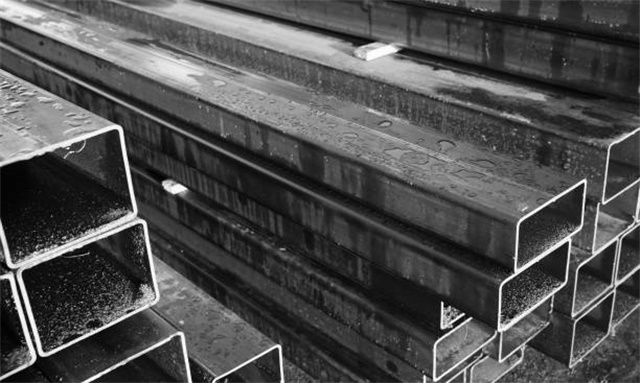

正大方矩形鋼管桁架結構是一種常見的鋼結構形式,它以方矩形鋼管為主要構件,通過特定的節點連接方式組成桁架體系。以下是關于它的詳細介紹:

結構組成:由弦桿和腹桿組成,弦桿是桁架的上下邊緣桿件,主要承受軸向拉力和壓力,腹桿則連接上下弦桿,用于傳遞荷載,使桁架形成穩定的受力體系。節點是方矩形鋼管桁架結構的關鍵部位,常見的節點形式有T型、Y型、K型、N型和X型等。
受力特點:方矩形鋼管具有良好的截面特性,其截面慣性矩、抵抗矩和回轉半徑較大,剪心與形心重合,抗扭性能好,抗彎剛度也較大。在桁架結構中,荷載通過腹桿傳遞到弦桿,再由弦桿傳遞到支座,桿件主要承受軸向力,能充分發揮鋼材的強度性能。
優勢特點:方矩形鋼管桁架結構的構件間通常采用直接焊接,可節省節點板等連接件的材料,避免因連接件焊接不當對桿件造成的損傷,同時使桿件直接傳力,提高桁架的受力性能。而且其制作安裝相對容易,單榀桁架的整體性能好,翻身、起吊時不易變形,施工速度快,可縮短工期。此外,方矩形鋼管桁架外表完整、美觀,便于進行防腐處理,維護成本較低。
應用領域:該結構形式在建筑工程中應用廣泛,可用于大跨度的屋蓋結構,如體育場館、展覽館、工業廠房等,也可用于橋梁工程中的主梁結構,如廣東南海市紫洞大橋、湖北秭歸縣向家壩大橋等,還可用于一些高聳結構和大型廣告牌的支撐結構等。
